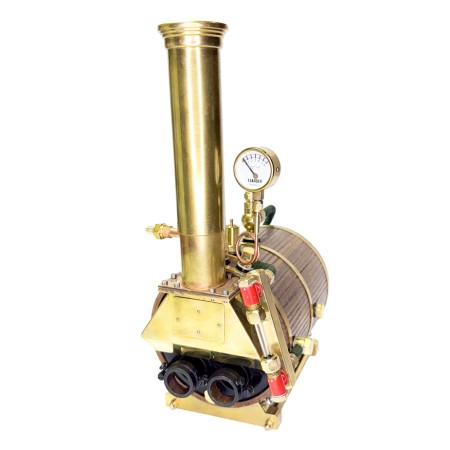

Njord, Gaseldad ångpanna - Körklar

ÅNGPANNA från ESKADER

Eskaders silverlödda ångpanna NJORD helt av koppar med dubbla flamrör.

Ångpannan NJORD är helt bestyckad med armaturer från Eskader i Stockholm.

Data:

Största mått:

Längd: 20 cm

Bredd: 14 cm

Höjd utan skorsten: 20 cm

Höjd med skorsten: 27 cm

Vikt: ca 2,5 kg, tom, utan vatten och brännare men med alla armaturer och skorsten på plats.

Dubbla flamrör för medföljande dubbla gasbrännare.

14 genomgående rökgastuber

Ångpådrag med överhettare

Säkerhetsventil: 132/3, ställd på 4 bar (kg/cm2)

Ångventil: 154/2, för ångpådrag till maskin

Manometer: 1051

Sifonrör: 113/3, till manometer

Vattenståndsställ: 123/2

2 pluggade flänsar 1/4x32, en på vardera sidan av pannan, för montage av backventil för vattenpåfyllning under gång.

1 pluggad fläns 1/4x32 under flamrören på pannans front, för bottentömning av pannan.

Skorstenen är försedd med bläster, ej inkopplad. Kan användas för maskinens utblåsningsånga eller som separat ångbläster, om man önskar ångutblås genom skorstenen.

Medföljer Eskaders specialångpanna NJORD:

2 st dubbelmonterade gasbrännare, Sievert 3938 P, med en gemensam gaspådragskran, monterade med silverlödda kopparrör och en gemensam anslutning till standardfattning för gasflaskor av engångstyp, t.ex. PRIMUS BUTANE/PROPANE MIX 70/30, en rekommenderad gasblandning.

Gasbrännarna bör tändas separat innan de sticks in i resp. flamrör i pannan.

Vattennivån bör ej överstiga/understiga vattenståndsställets högsta/lägsta nivå.

Vid test ger pannan 1 liter avkokat vatten per timme vid 3 bars tryck.

Ångpannas klädsel/isolering är utförd i fräst valnöt och mässing.

Ångpannans front med de två ingångarna/eldrören för gasbrännarna och vattenståndsstället kröns av ett rökskåp av mässing med skorstenen upptill.

Ångpannans bakdel består av en inbyggd, dold överhettare med 7 genomgående tuber för rökgaserna som leds tillbaka till rökskåpet på pannans framsida.

På pannans baksida (det dolda rökskåpet) leds ångan från pådragsventilen genom det dolda rökskåpet för en extra torkning, en överhettare, för att komma ut genom det gängade ånguttaget, 1/4x32, uppe till vänster på pannans baksida. Här skall ångröret till ångmaskinen anslutas.

NJORD är mycket lämplig för t ex den tvåcylindriga ångmaskinen STUART D10 med dubbla kolvringar.
